v1.2.1 · Motor FEM 2D y 3D · Escritorio

Análisis estructural estático para ingeniería civil

Modela con nodos, barras y paneles y resuelve con un motor FEM propio de rigidez directa: vigas, pórticos y cerchas en 2D, y pórticos espaciales en 3D. Entrega reacciones, diagramas y desplazamientos sobre el modelo.

Descargar Ver qué incluye Tipos de suscripción
Icono de archivo de Farven Static
Capturas

Cómo se ve

Motor FEM propio, canvas de modelado con nodos, barras, paneles y apoyos, y resultados sobre el modelo: reacciones, diagramas y desplazamientos.

Capturas en preparación Estamos montando las láminas de la aplicación. Mientras tanto, el manual de usuario describe el flujo completo paso a paso.
Farven Static: modelado de pórticos y cerchas y resultados del motor FEM sobre el modelo

Qué incluye la versión Base

Resumen del manual v1.6. Static resuelve el modelo —esfuerzos, reacciones y desplazamientos—; la verificación de resistencia (fy, f'c, pandeo) es criterio del proyectista y queda fuera de la aplicación.

01 · Modelado

La estructura en pantalla

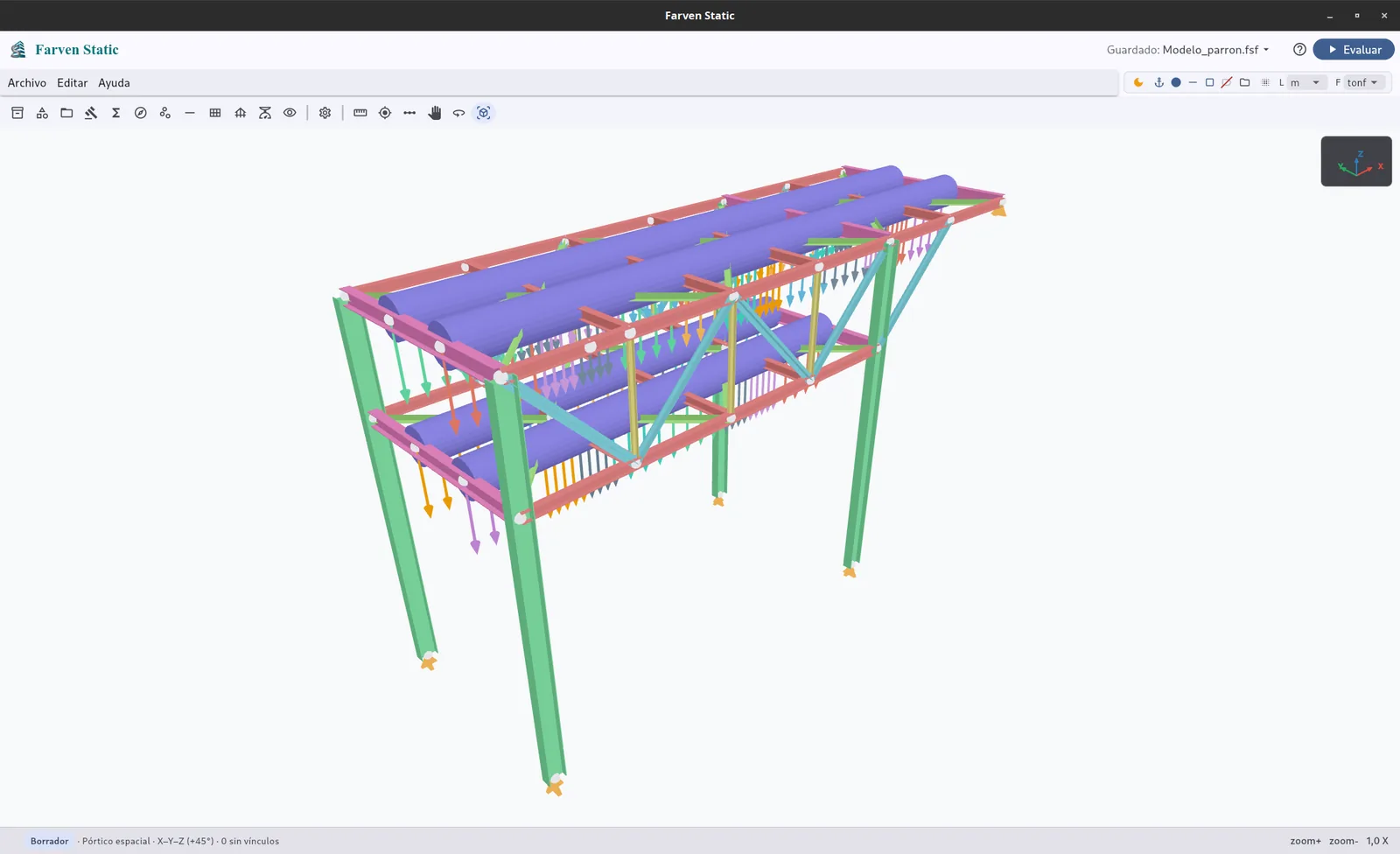

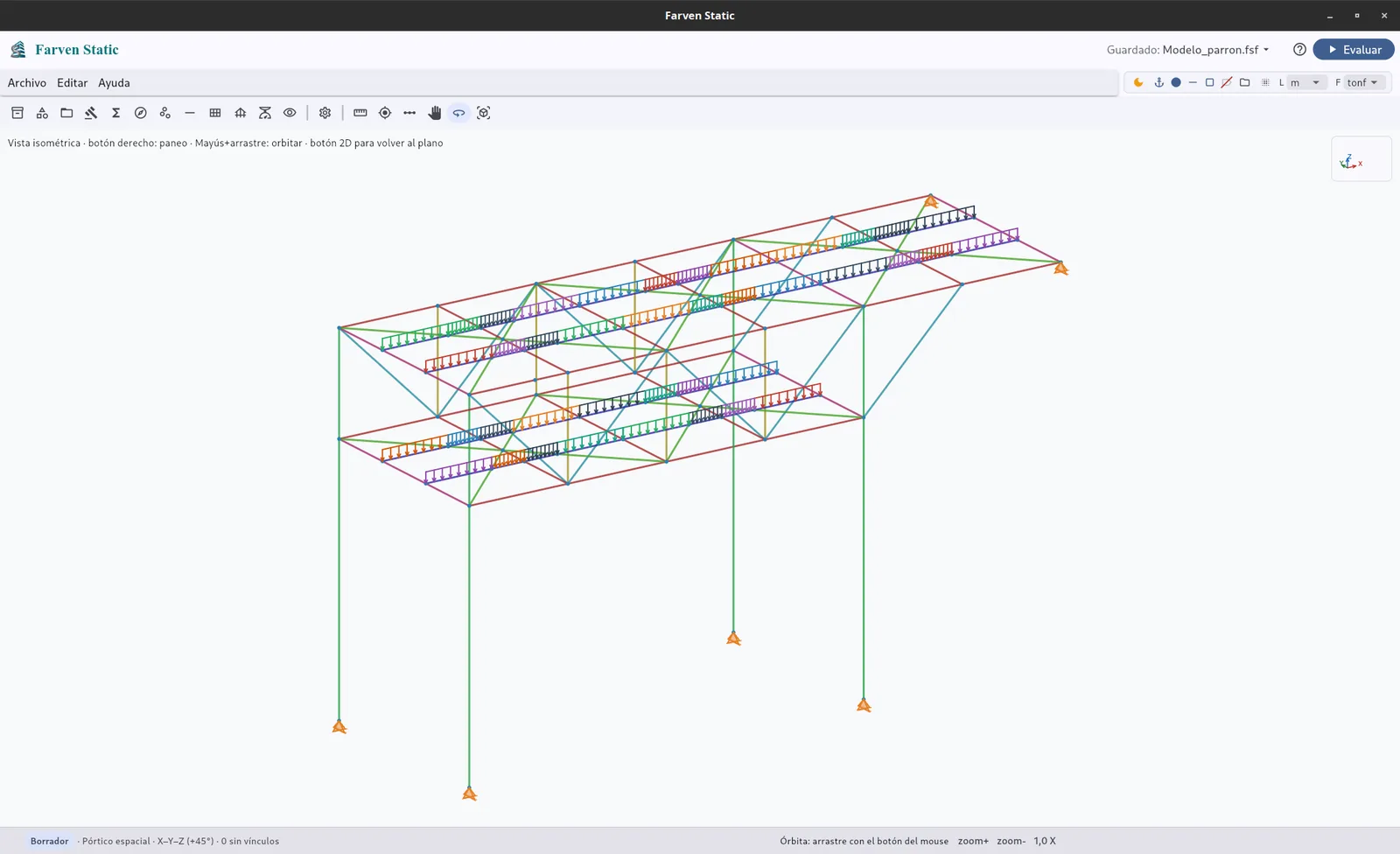

  • Canvas de modelado con nodos, barras, paneles y apoyos, vista X–Z en 2D y canvas isométrico en 3D.
  • Flujo por pasos: Nodos → Barras → Apoyos → Cargas (y Formas → Áreas en 3D).
  • Apoyos rígidos por plantilla, resortes por dirección y fundación elástica de barras (Winkler).
  • Materiales acero y hormigón con catálogo NCh (secciones y áreas).
02 · Cálculo

Motor FEM propio

  • Rigidez directa con paquetes propios farven_solver_2d y farven_solver_3d.
  • Familias: vigas, pórticos planos, cerchas y pórticos espaciales (barras de 6 GDL).
  • Áreas 3D (losas y paneles) con peso propio, presión en el área, reparto a las vigas por área tributaria —con la torsión de las vigas de borde que eso implica— y check de panel rígido.
  • Cargas puntuales en barra, distribuidas no uniformes (trapezoidal y triangular), momento concentrado y peso propio automatizado.
03 · Salida

Resultados y archivos

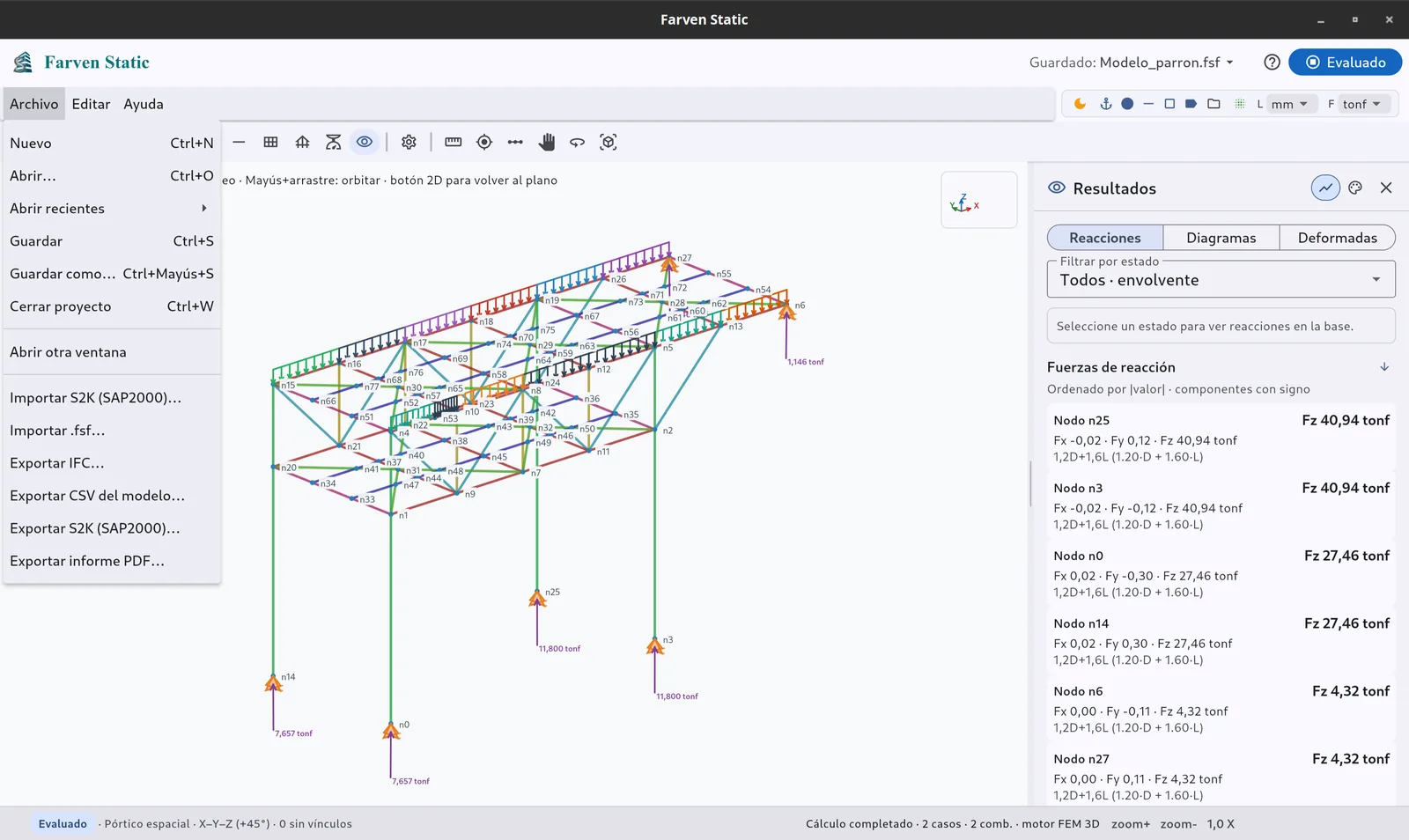

  • Reacciones, diagramas N/V/M (y momento torsor en 3D) y desplazamientos, sobre el modelo.

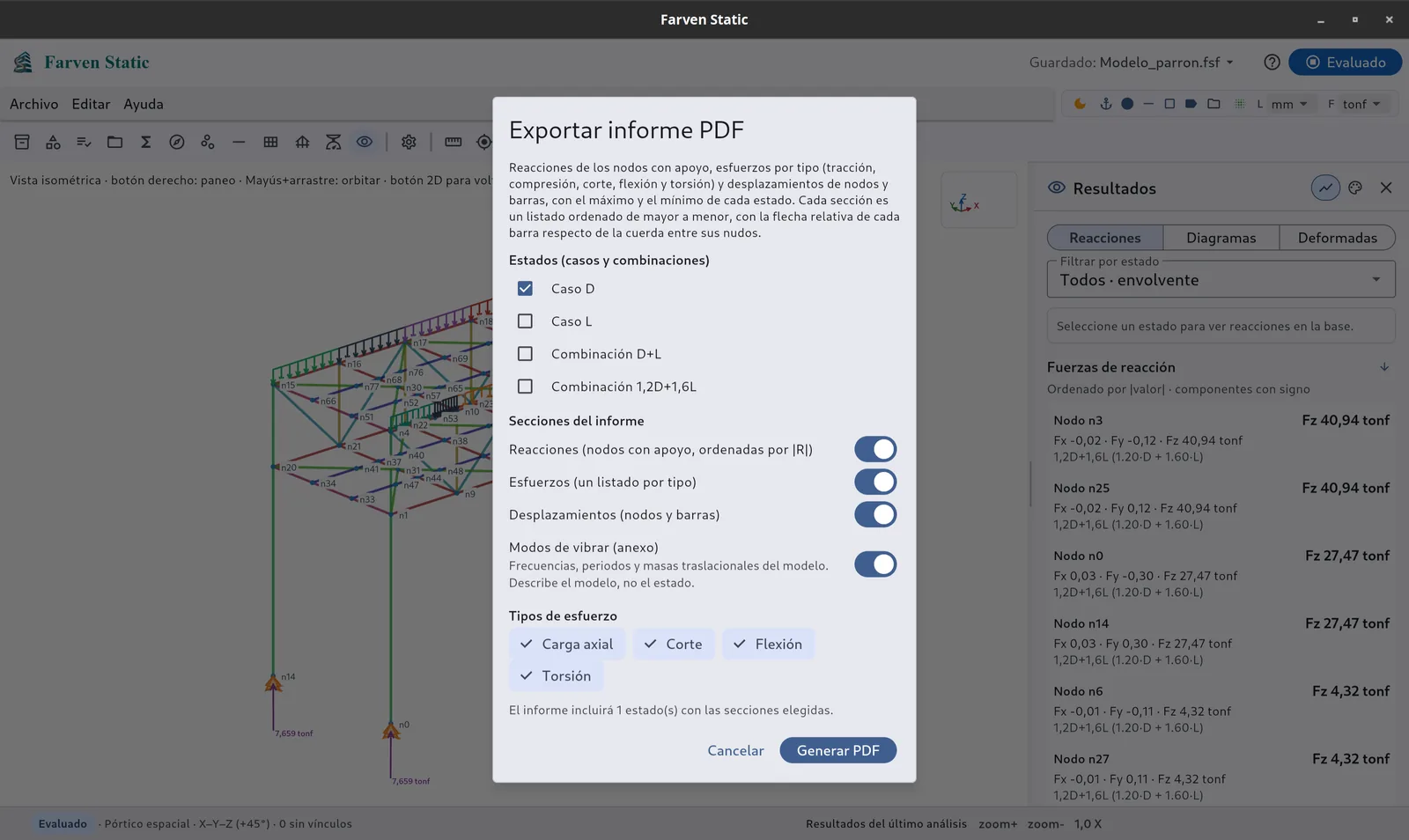

  • Informe de resultados en PDF y exportación del modelo a formato IFC.
  • Al reabrir, retomas el trabajo donde lo dejaste: los diagramas arrancan en estado Evaluado si el modelo no cambió.
Tipos de suscripción

Qué incluye cada versión y a qué precio

La cuenta es la misma que usas en Farven: con ella se activa la licencia y se contratan los planes. Sin cuenta puedes evaluar los 14 días de demo desde la instalación.

Static Base

Precio al contratar

Lo que existe hoy: los cuatro módulos de cálculo.

Plataformas: Linux, Windows y macOS (escritorio) Vigencia: mensual, por usuario Incluye: actualizaciones y soporte estándar

Suscribirse o probar

En producción

  • Los cuatro módulos de cálculo: vigas 2D, pórticos 2D, cerchas 2D y pórticos espaciales 3D.
  • Canvas 2D e isométrico 3D, apoyos rígidos, resortes y fundación de barras.
  • Losas y paneles en 3D: reparto a los bordes por área tributaria (líneas a 45°), torsión de las vigas de borde y diafragma rígido opcional.
  • Informe de resultados en PDF y exportación del modelo a IFC y a CSV.
  • Hasta 500 nodos por proyecto, en escritorio (Linux, Windows y macOS).

La compra y la activación se hacen en el portal Farven, con tu cuenta. La aplicación valida el acceso contra la misma cuenta al iniciar: escribiendo el .fsf queda además un snapshot del titular y del tipo de licencia, para auditoría.

Descargar Farven Static

La aplicación arranca con 14 días de demo desde la instalación. Después requiere una suscripción activa (Base, Profesional o Enterprise).

Linux Paquete .deb · Debian y derivadas Linux AppImage · sin instalación Linux Portátil .tar.gz Windows Instalador .exe · x64 macOS Imagen .dmg · Intel y Apple Silicon Verificación SHA256SUMS

Cada instalador tiene su huella en SHA256SUMS, para que puedas comprobar que la descarga llegó completa. En macOS la imagen tarda unos segundos en abrir mientras se monta.

Soporte y documentación

El manual sigue el desarrollo del producto y es la referencia para modelar, evaluar y leer los resultados.

Políticas de uso

Términos, privacidad y condiciones del producto.

Ver políticas
